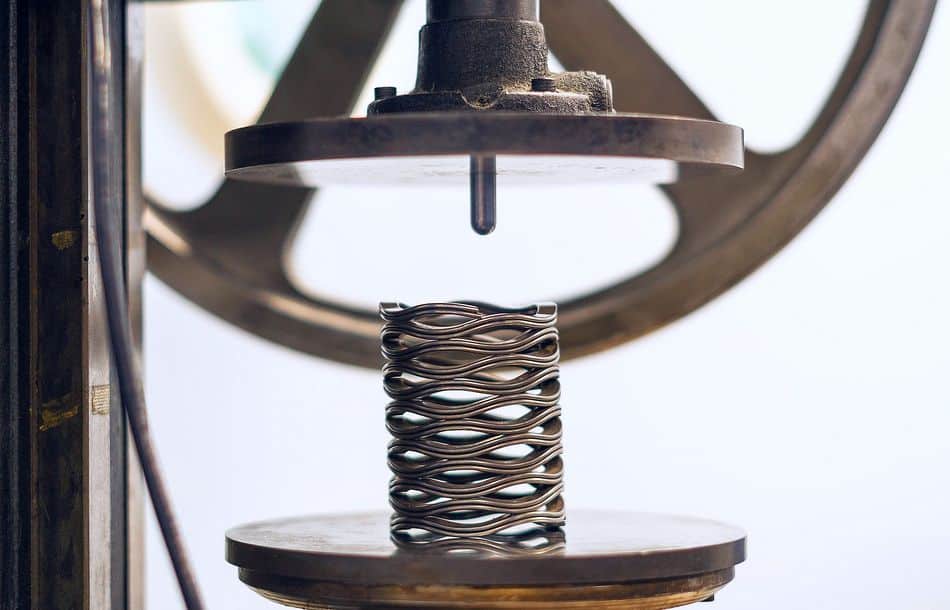

Wellenfedern auch in Superlegierungen

Nischenlösungen wirtschaftlich realisieren

17.01.2023
von Redaktion MY FACTORY

Die Auswahl an Werkstoffen für die gewalzten Wellenfedern im Portfolio von TFC ist breit gefächert. Sie umfasst nicht nur Stähle und Edelstähle für Standardapplikationen, sondern bietet darüber hinaus auch Superlegierungen für Einsatzfälle mit erhöhten Anforderungen an die Temperaturfestigkeit, die chemische Resistenz oder die Meerwasserbeständigkeit. Lesen Sie hier, warum das Unternehmen in der Lage ist, solche Wellenfedern für anspruchsvolle Nischenanwendungen selbst in kleinen Mengen wirtschaftlich zu fertigen.

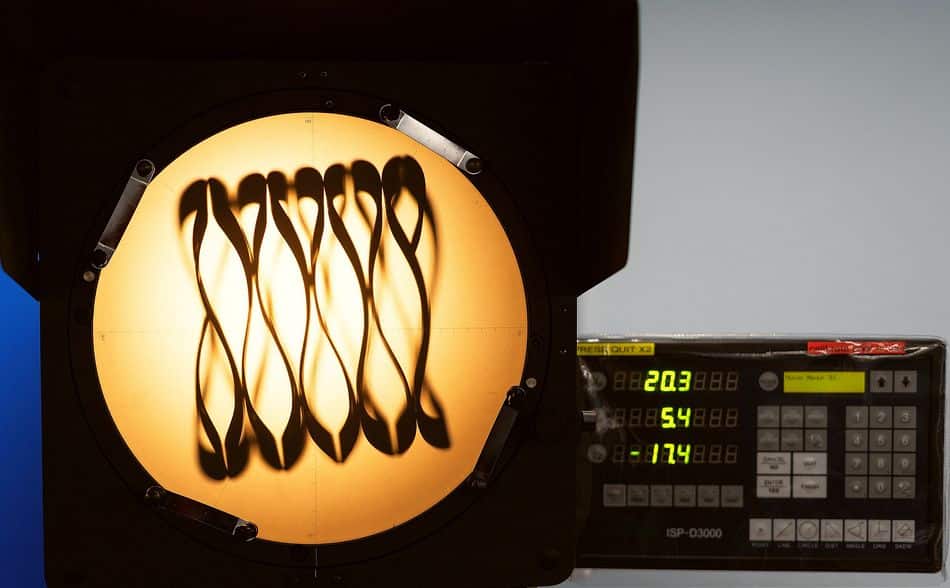

TFC bietet auch Wellenfedern, deren Anwendungsbereiche vorrangig in der Petrochemie, in der Offshore-Industrie oder in der Hochtemperaturtechnik liegen. Im Bild eine einlagige Wellenfeder im optischen Prüfstand.

Die ein- und mehrlagigen Wellenfedern von Smalley im C-Teile-Portfolio von TFC gehören zu den wichtigsten Problemlösern bei der Konstruktion kinematischer Baugruppen. Sie erweitern die Möglichkeiten zur Raumoptimierung, unterstützen die Miniaturisierung von Produkten, erlauben innovative Vorspannungslösungen und vieles andere mehr. Damit auch die Entwickler und Hersteller von Komponenten für den Einsatz in außergewöhnlich anspruchsvollen oder aggressiven Umgebungen von diesen Vorteilen profitieren können, dehnt TFC das Werkstoffangebot für die Realisierung seiner Wellenfedern stetig weiter aus. Unter anderem umfasst es inzwischen Stähle und Edelstähle, deren Anwendungsbereiche vorrangig in der Petrochemie, in der Offshore-Industrie oder in der Hochtemperatur- und Hochvakuumtechnik liegen. „Die Herstellung unserer Wellenfedern erfolgt in der von Smalley entwickelten Circular-Grain®-Methode, mit der sich nahezu perfekt kreisrunde Feder- und Ringelemente aus vorgehärtetem, gewalzten Flachdraht fertigen lassen. Das Verfahren ist enorm flexibel und erlaubt auch die Verarbeitung hochlegierter Spezialstähle. Da es außerdem ohne aufwändige Werkzeugarbeiten auskommt, eröffnet es zugleich maximalen Spielraum für die wirtschaftliche Anfertigung von Prototypen, Vor- und Kleinserien“, erklärt TFC General Manager Johannes Lambertz.

Wenn es heiß hergeht

Ein typisches Beispiel für die Auswahl von Sonderwerkstoffen im Wellenfeder-Programm von TFC ist die Superlegierung Inconel® X-750. Hierbei handelt sich um eine Nickel-Chrom-Legierung mit Aluminium- und Titanzusatz. Daraus entstehen Wellenfedern, die in der Praxis eine hohe Korrosions- und Oxidationsbeständigkeit bei Temperaturen von bis etwa 980°C sowie eine hohe Festigkeit bei Temperaturen von bis zu etwa 700°C an den Tag legen müssen. Das sind Bedingungen wie man sie in industriellen Hochtemperatur- und Feuerfestanwendungen oder auch in der Triebwerk- und Kraftwerktechnik antrifft. Andere Edelstähle der Inconel®-Familie werden herangezogen, wenn Wellenfedern für den Einsatz in chemischen Reaktoren, Dampfkesseln, Kernreaktoren oder in den Leitungs- und Ventilsystemen chemisch-pharmazeutischer Anlagen benötigt werden. Auch die Konstruktion von Verdichter- und Turbinenschaufeln sowie Brennkammern und Turboladern gehört zu den Anwendungsgebieten der Inconel®-Edelstähle.

Eine Werkstoff-Alternative für hochwarmfeste Wellenfedern, die ihre Festigkeit und Oxidationsbeständigkeit bei Temperaturen bis etwa 700°C halten müssen, ist auch die Superlegierung Incoloy® Alloy A-286. „Das ist eine austenitische Eisen-Nickel-Chrom-Legierung, die mit Molybdän- und Titanzusätzen veredelt ist. Sie kommt nicht zuletzt wegen ihrer hervorragenden Verarbeitungseigenschaften unter anderem bei der Herstellung von Baugruppen und Komponenten für Flugzeugtriebwerke und Industriegasturbinen zum Einsatz“, berichtet Johannes Lambertz. Zudem finden sich Wellenfedern aus diesem Edelstahl häufig in jenen Bereichen von Motoren und Getrieben, die im Betrieb hohen Temperaturen und Lasten ausgesetzt sind. Die Öl- und Gas-Offshore-Technik gehört ebenfalls zu den großen Einsatzgebieten dieses Werkstoffs.

Der Korrosion keine Chance

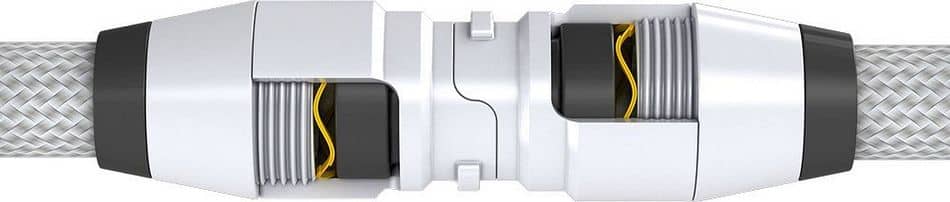

Zum Beispiel Steckverbinder: Bei der Realisierung von Vorspannungslösungen bietet der Einsatz der gewalzten Flachdraht-Wellenfedern von TFC entscheidende Vorteile.

Für Applikationen, in denen die Chemikalien- und Korrosionsbeständigkeit eine zentrale Rolle spielt, wird häufig auch Hastelloy® C-276 eingesetzt. Diese Nickel-Molybdän-Chrom-Legierung mit Wolfram verleiht den daraus hergestellten Wellenfedern eine hohe Widerstandskraft gegen Spaltkorrosion, Lochkorrosion und Spannungsrisskorrosion – auch unter höheren Temperaturen und in oxidierenden und reduzierenden Medien. Solchen Umgebungen ausgesetzt sind beispielsweise viele Baugruppen in den Anlagen und Apparaten der chemischen und pharmazeutischen Industrie oder die Druckbehältersysteme von Kernkraftwerken. Wellenfedern aus dieser Superlegierung finden sich auch in den Wasch- und Rührwerken der Papier- und Zellstoffindustrie, in nasslaufenden Ventilatoren der Rauchgasentschwefelung, in Komponenten für die Sauergasanwendungen, in Reaktoren für die Essigsäureproduktion oder in Schwefelsäure-Kühlern.

Kleine Mengen möglich

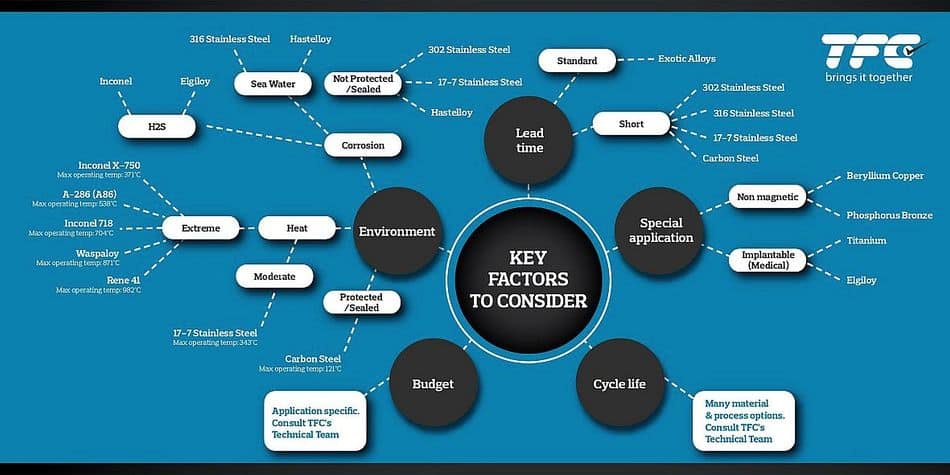

Die Auswahl an Werkstoffen für gewalzte Wellenfedern im Portfolio von TFC umfasst nicht nur Stähle und Edelstähle für Standardapplikationen, sondern auch Superlegierungen.

Über die genannten Beispiele hinaus bietet TFC die ein- und mehrlagigen Flachdraht-Wellenfedern von Smalley in weiteren Edelstählen an, die prädestiniert sind für die Konstruktion von Baugruppen für die Lebensmitteltechnik, die Hydrotechnik, die Marinetechnik und viele andere Anwendungsgebiete mit erhöhten Anforderungen. Das gleiche Werkstoffangebot besteht für die Sicherungsringe der Serien Spirolox®, Hoopster®, Wavering®, Revolox™ und Schnappring im C-Teile-Portfolio des Unternehmens. Und sowohl für die Wellenfedern als auch für die Sicherungsringe gilt: Sie lassen sich auf der Basis des Circular-Grain®-Verfahrens in geringen Losgrößen kostengünstig realisieren und kurzfristig bereitstellen.



TFC General Manager Johannes Lambertz: „Die Herstellung unserer Wellenfedern im Circular-Grain®-Verfahren erlaubt auch die wirtschaftliche Verarbeitung hochlegierter Spezialstähle.“

Autor: Marco Sturm, Freier Fachjournalist, Darmstadt



TFC Deutschland: Spezialist für mechanische und fluidtechnische Verbindungstechnik

Die TFC Ltd. zählt international zu den führenden Zulieferern mechanischer Befestigungslösungen und fluidtechnischer Schnellverbinder und gilt als Spezialist für Federelemente. Das Unternehmen wurde 1961 gegründet und ist seit 2022 Mitglied der US-amerikanischen Firmengruppe AFC Industries, einem Anbieter von Befestigungs- und Vendor-Managed-Inventory-Lösungen (VMI) mit Sitz in Ohio (USA) und 42 Standorten in den USA und Mexiko. TFC, mit Sitz in Sussex (GB), ist ein führender Anbieter von VMI-Lösungen und technischen Produkten mit zehn Standorten in Großbritannien, Deutschland und der Tschechischen Republik. Die deutschen Niederlassungen in Bochum und Gottmadingen sind Ansprechpartner für alle Kunden in Europa.

TFC ist insbesondere Exklusivanbieter gewalzter Smalley® Flachdraht-Sicherungsringe und Smalley® Wellenfedern. Basierend auf diesem Produkt-Portfolio verfügt das Unternehmen über umfassende Kompetenzen und branchenübergreifendes Knowhow zur Lösung anspruchsvoller Aufgabenstellungen auf den Gebieten Bauraum-Optimierung, Vorspannungstechnik und C-Teile-Management. Darüber hinaus gehören auch klassische Stanzteile nach DIN, gestanzte Sicherungsringe in Zoll-Abmessungen sowie Drahtringe, Pass-Scheiben, Rencol-Toleranzringe und Kunststoffteile zum Lieferprogramm von TFC.

TFC bedient derzeit weltweit rund 3000 Kunden in fast allen Industriezweigen und ist zertifiziert nach ISO 9001:2015 sowie BS EN 9100:2016. Das Unternehmen ist seit Jahren auf Expansionskurs und baut sowohl sein internationales Vertriebsnetz als auch seinen global ausgerichteten Kundenservice konsequent aus. Mehr über TFC zeigt dieses Firmenvideo auf YouTube.

Text/Foto: TFC
